Làm thế nào để kết nối đầu đọc Soyal AR-725E trực tiếp với mạng LAN?

Trả lời

1- Kết nối đầu ra của cổng TCP/IP trên đầu đọc với dây và cáp RJ45

2- Dây màu trắng cam của đầu đọc (Tx+) kết nối với chân 1 (TX+) của RJ45

3- Dây màu cam của đầu đọc (Tx-) kết nối với chân 2 (TX-) của RJ45

4- Dây màu trắng xanh của đầu đọc (RX+) kết nối với chân 3 (RX+) của RJ45

5- Dây màu xanh lá cây của đầu đọc (RX-) kết nối với chân 6 (RX-) của RJ45

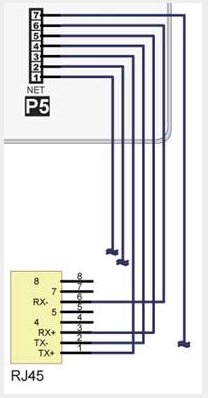

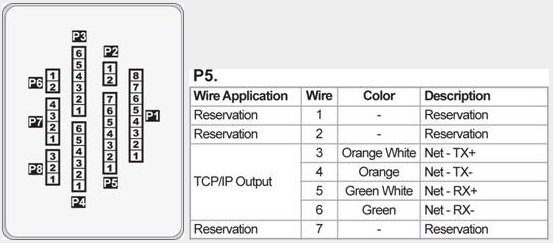

Dưới đây là hình ảnh sơ đồ kết nối dây chỉ dành cho tính năng Ethernet của đầu đọc Soyal AR725E
