Đầu đọc kiểm soát ra vào bằng thẻ từ Soyal AR-101-HD và AR-723H là dòng thiết bị kiểm soát ra vào mini nhỏ gọn. Phù hợp lắp đặt kiểm soát cửa cho văn phòng, nhà dân; kiểm soát thang máy với độ thẩm mỹ cao, kích thước vừa bằng nút nhấn gọi tầng thang máy đối với AR101HD. Các bạn có thể xem qua thông số và tính năng kỹ thuật tại Đầu đọc thẻ từ thang máy mini AR-101H và Đầu đọc kiểm soát AR-723H . Trong khuôn khổ bài viết này soyalvietnam.com sẽ chi tiết vào hướng dẫn sử dụng đầu đọc thẻ từ không bàn phím Soyal.
Đầu đọc kiểm soát thang máy bằng thẻ từ AR-101HD tích hợp sẵn relay bên trong thiết bị. AR723H đi kèm relay ngoài để kích hoạt tiếp điểm đóng mở cửa.
1. Cáp kết nối
1.1 Đầu đọc thẻ mini Soyal AR101HD

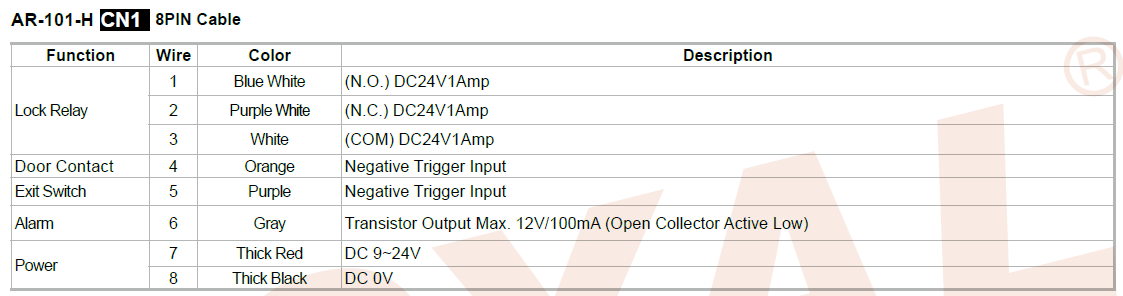

Cáp kết nối CN1 gồm 8 chân, đây là cáp tín hiệu kết nối với khóa, exit, báo động, cảm biến cửa và nguồn cấp đầu vào cho thiết bị.

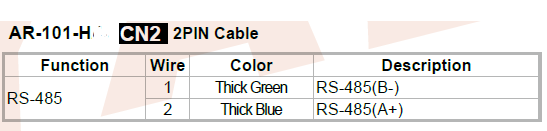

Cáp kết nối CN2 gồm 2 chân. Là cáp tín hiệu RS485 dùng để kết nối với bộ trung tâm nhiều cửa như AR-716-E18; AR-716-E16 hoặc kết nối với bộ chuyển đổi AR-321CM; AR-727CM để kết nối về máy tính điều khiển.

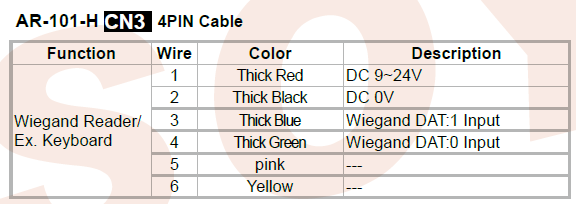

Cáp kết nối CN3 có 4 chân thực dùng, để kết nối với đầu đọc phụ chuẩn wiegand hoặc bàn phím rời AR-WG-Keyboard
1.2 Đầu đọc thẻ từ Soyal AR-723-H

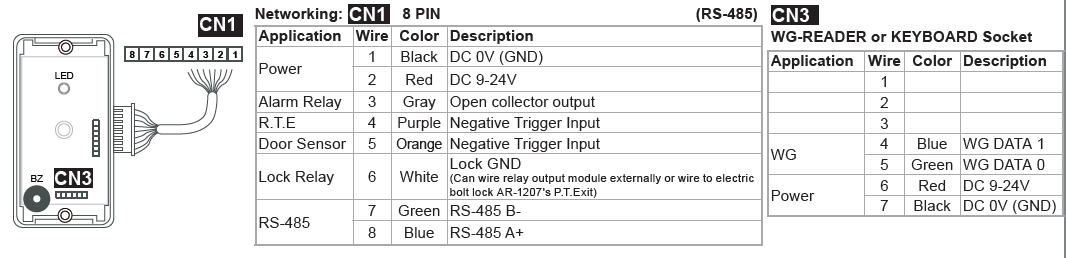

Với Soyal AR-723H có thêm module relay ngoài AR-821-RB hoặc AR-721-RB để hỗ trợ relay kích hoạt khóa cửa. Nó có 2 cáp là CN1 (8 chân) dùng để kết nối với relay ngoài, nguồn cấp, nút nhấn mở cửa exit, cảm biến cửa, RS485... Cáp CN3 (4 chân thực dùng) để kết nối với đầu đọc phụ chuẩn wiegand như AR-723U, AR-101US, AR-725U,... và bàn phím rời.
2. Sơ đồ đấu nối
2.1 Sơ đồ đấu nối đầu đọc AR-101-H

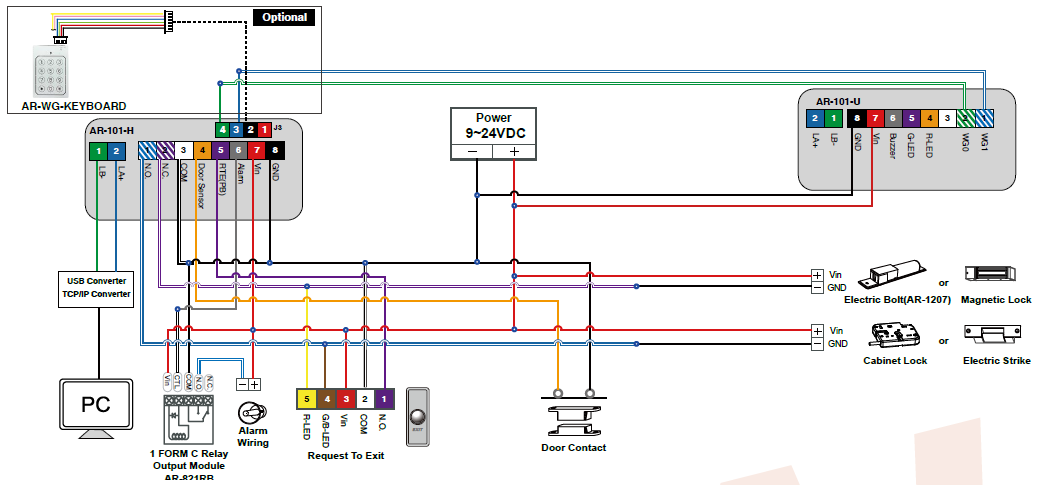

Dưới đây là sơ đồ đấu nối tổng thể của đầu đọc thẻ từ mini Soyal
2.2 Sơ đồ đấu nối đầu đọc AR-723-H

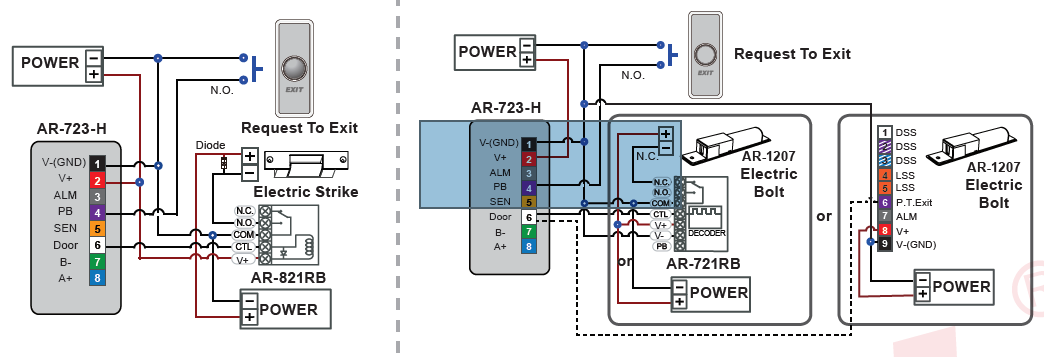

Sơ đồ đấu nối AR723H với relay ngoài, khóa từ, exit, nguồn,...

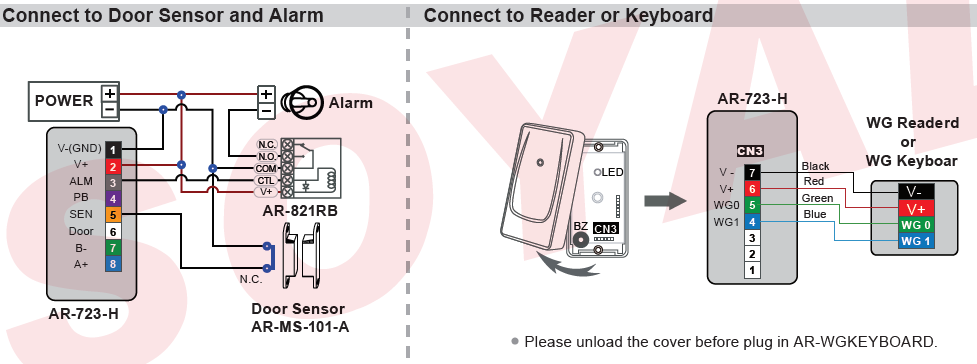

Sơ đồ kết nối với còi đèn báo động, cảm biến cửa, đầu đọc phụ và bàn phím rời.

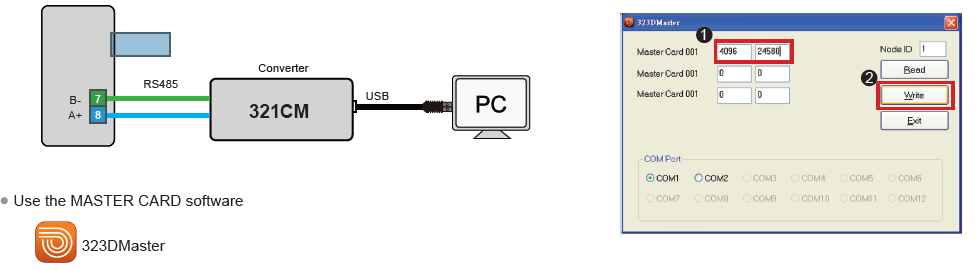

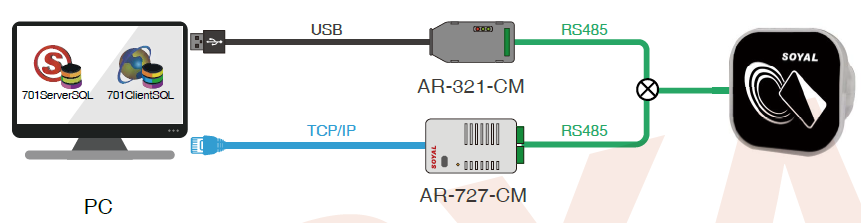

Sơ đồ kết nối với bộ chuyển đổi converter RS485 với máy tính. (Áp dụng cho cả 2 đầu đọc AR723H và AR101HD đều như nhau). Khi kết nối với máy tính bằng converter AR-321CM có thể dùng với 323D Master Tool để tạo, xóa thẻ master hoặc kết hợp với phần mềm Soyal 701; phần mềm chấm công SmartTAS hoặc MagEtegra để quản lý dữ liệu người dùng và thiết bị.
3. Cách lắp đặt

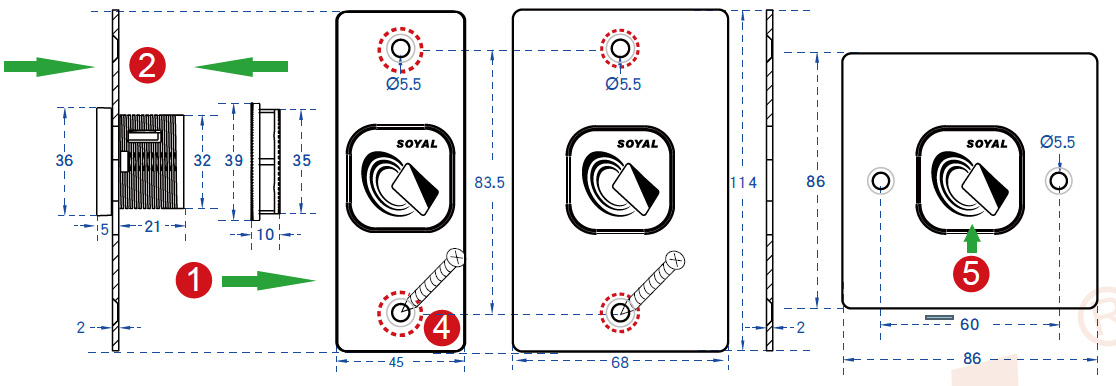

3.1 Cách lắp đặt AR101H

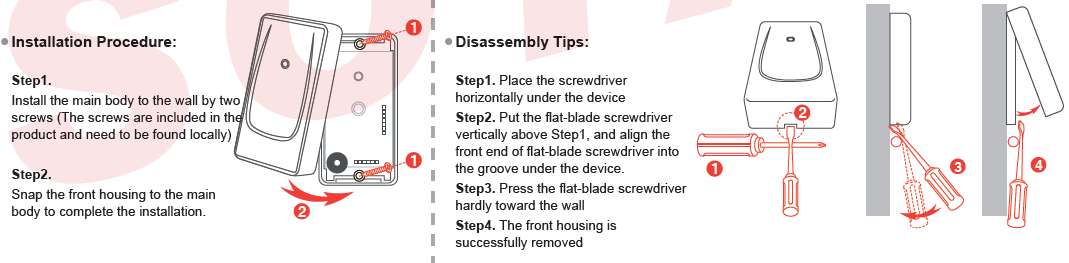

3.2 Cách lắp đặt AR-723H
4. Hướng dẫn sử dụng cài đặt thẻ từ
4.1 Hướng dẫn sử dụng lệnh
Với trường hợp sử dụng bàn phím rời để thiết lập lệnh, các câu lệnh giống như hướng dẫn sử dụng đầu đọc thẻ từ AR-725H các bạn có thể xem video tham khảo.
4.2 Hướng dẫn đăng ký và xóa thẻ bằng thẻ Master Card
Đầu đọc thẻ không bàn phím của Soyal hỗ trợ tối đa 3 thẻ master card. Kèm theo thiết bị khi mua mới sẽ có 1 thẻ, nếu muốn đăng ký thêm thẻ master các bạn phải dùng Tool để đăng ký thêm như đã nói ở trên. Dưới đây là cách đăng ký và xóa thẻ bằng thẻ master.

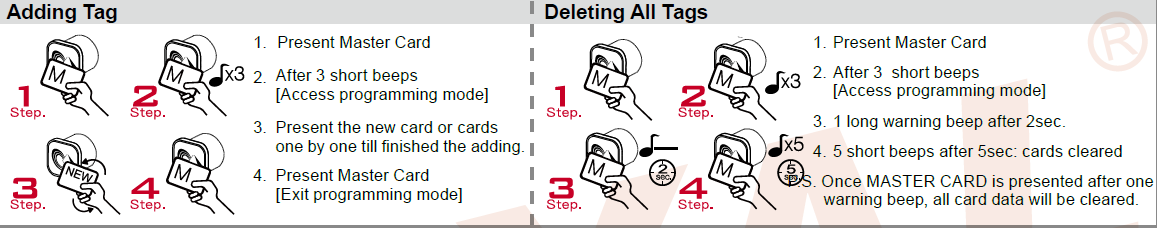

Cách đăng ký thẻ AR101HD, AR723H
Bước 1: quét thẻ Master qua đầu đọc
Bước 2: đầu đọc kêu lên x3 tiếng beep
Bước 3: quét lần lượt từng thẻ muốn add
Bước 4: quét lại thẻ Master để thoát
Cách xóa tất cả các thẻ bằng thẻ Master
Bước 1: quét thẻ Master qua đầu đọc
Bước 2: đầu đọc kêu lên x3 tiếng beep
Bước 3: giữ thẻ Master 2s tiếng beep kéo dài
Bước 4: sau 5s đầu đọc kêu x5 tiếng beep
Lưu ý: xóa tất cả thẻ chỉ xóa tất cả user car trên đầu đọc, trừ thẻ Master không bị xóa.
