Thiết bị đọc vân tay và thẻ từ Soyal AR-331-EF với thiết kế sang trọng, nhỏ gọn với dung lượng vân tay lưu trữ là 500 vân tay. Phù hợp lắp đặt cho hệ thống chấm công vân tay giá rẻ, kiểm soát ra vào giá rẻ cho văn phòng, công ty, doanh nghiệp. Đặc biệt AR331EF là sự lựa chọn hàng đầu cho kiểm soát thang máy phân tầng bằng vân tay, cho các tòa nhà văn phòng, khu dân cư qui mô người dùng vừa và nhỏ. Với nhu cầu lắp đặt kiểm soát thang máy vân tay Soyal AR331EF càng ngày càng tăng, để giúp khách hàng dễ dàng chủ động cho việc lắp đặt, Soyal Vietnam xin hướng dẫn chi tiết cách đấu nối lắp đặt và hướng dẫn sử dụng phân tầng thang máy cho đầu đọc vân tay AR-331-EF.
Kiểm soát phân tầng thang máy bằng vân tay sẽ phải có đầu đọc vân tay AR331EF và bộ phân tầng Soyal AR-401IO (AR-401RO16 mã cũ), ngoài ra còn cần thêm bộ chuyển đổi TTL/RS485 AR-321L485-5V tùy vào nhu cầu và cách lắp đặt để lựa chọn thiết bị phù hợp. Vấn đề này tôi đã đề cập trong 1 bài viết trước đây xin vui lòng tham khảo tại đây
I. Đấu nối đầu đọc vân tay AR331EF với bộ phân tầng AR401RO16 - AR401IO

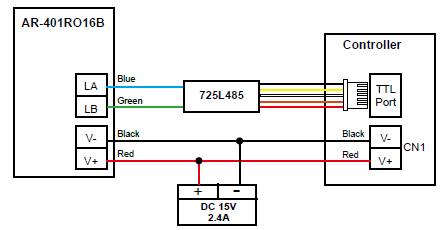

Cách 1: Phương án sử dụng bộ chuyển đổi AR-321L485-5V
Khi sử dụng phương án này có nghĩa là hệ thống kiểm soát thang máy phân tầng Soyal đang sử dụng chuẩn tín hiệu RS485 để kết nối về máy tính. Dùng phần mềm Soyal 701 hoặc phần mềm chấm công SmartTAS hoặc phần mềm quản lý tổng thể Magetegra để quản lý dữ liệu. Thông qua bộ chuyển đổi tín hiệu AR321CM hoặc AR727CM. Lúc này cổng tín hiệu RS485 của AR331EF sẽ được sử dụng để kết nối về máy tính nên không còn cổng để kết nối trực tiếp với bộ phân tầng AR401IO. Lúc này sẽ dùng TTL Port thông qua bộ chuyển đổi AR-321L485-5V để kết nối về bộ phân tầng.
Sơ đồ đấu nối

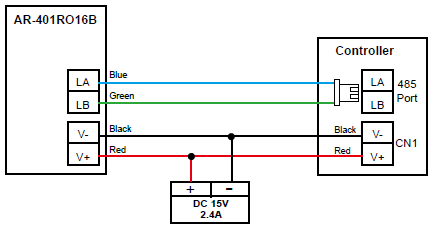

Cách 2: Phương án kết nối trực tiếp AR-331-EF với bộ phân tầng AR401IO
Cách này đầu đọc vân tay giá rẻ AR-331-EF sẽ không kết nối về máy tính hoặc kết nối trực tiếp AR331EF với máy tính qua cổng TCP/IP tích hợp sẵn mà không cần dùng qua bộ chuyển đổi converter AR-727CM hoặc AR-321CM
Sơ đồ đấu nối:
II. Cách thiết lập tốc độ baudrate trên bộ phân tầng AR-401-IO / AR-401-RO16
Thông thường khi sử dụng các đầu đọc Soyal dòng E như AR331EF; AR725E; AR331E; AR837ER; AR837EF,… sẽ sử dụng tốc độ baudrate là 9600 (khuyến nghị sử dụng) hoặc 1 vài trường hợp dùng 4800. Với chân 1-4 dùng để set Node ID cho bộ phân tầng, chân 5-6 là set tốc độ baudrate, chân 8 là thiết lập trạng thái tiếp điểm với chân 8 OFF là trạng thái NO và chân 8 ON là trạng thái NC.
Hệ thống thang máy phân tầng dưới 16 tầng sử dụng đầu đọc vân tay Soyal ta sẽ set chân 1 và 8 ON, các chân còn lại đều OFF

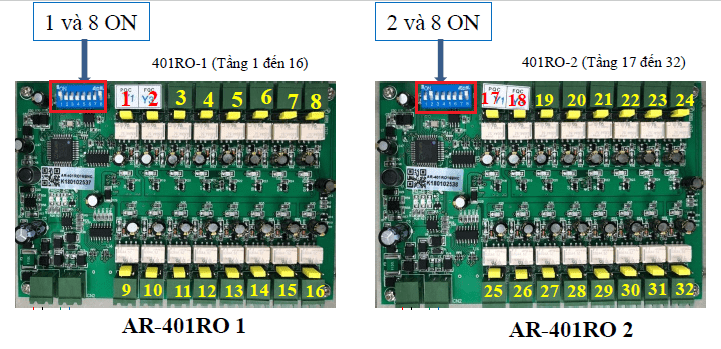

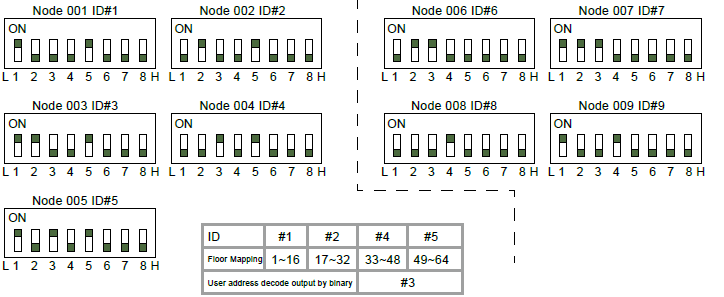

Nếu số tầng dưới 16 tầng thì chỉ dùng 1 bộ phân tầng và thiết lập ID bằng 1 với chân 1 ON; chân 2,3,4 OFF; nếu có 2 bộ phân tầng tương ứng số tầng lớn hơn 16 và nhỏ hơn 32 sẽ set 1 bộ phân tầng ID=1 điều khiển tầng từ 1-16 và bộ còn lại ID=2 điều khiển tầng 17-32 tương ứng chân 1,3,4 OFF và chân 2 ON như hình dưới. Thiết lập theo qui tắc như hình dưới nếu có nhiều hơn 2 bộ phân tầng. Lưu ý chỉ dùng tối đa 4 bộ phân tầng cho 1 đầu đọc vân tay.

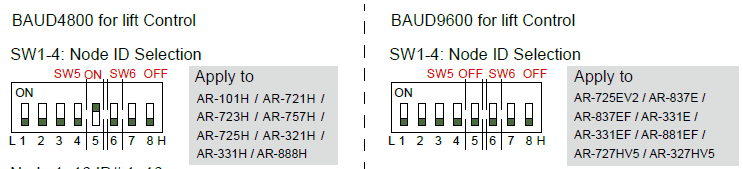

Để set tốc độ baudrate 9600 cho bộ phân tầng thì chân 5 và 6 đều OFF; Tốc độ 4800 thì chân 5 ON và 6 OFF
III.Hướng dẫn cài đặt phân tầng thang máy Soyal AR331EF
Có hai cách đăng ký phân tầng, sử dụng phần mềm đẩy xuống hoặc đăng ký trực tiếp trên máy chấm công vân tay kiểm soát ra vào Soyal AR-331EF bằng cách thực hiện các lệnh trên bàn phím. Trong bài viết này chỉ hướng dẫn cách đăng ký phân tầng thang máy Soyal trực tiếp trên thiết bị vân tay Soyal.
Trước khi đăng ký phân tầng sẽ phải đăng ký thẻ từ/ vân tay của người dùng lên đầu đọc trước. Các bước thực hiện cụ thể như sau:
1. ĐĂNG KÝ VÂN TAY
*123456# 39* N * UUUUU # quét vân tay , kết thúc nhấn *#
Với N là số lượng ngón tay cần đăng ký cho 1 người (N = 1 hoặc 2) mỗi vân tay xác nhận 3 lần, lần 3 nó sẽ kêu tít tít tít là thành công. Nếu đăng ký 2 ngón tay (N=2) thì sau khi kết thúc đăng ký ngón 1 sẽ xác nhận 3 lần cho ngón 2 như ngón đầu tiên.
Chỉ có thể đăng ký 2 ngón trong 1 lần, nếu đăng ký 2 ngón cùng số ID thành 2 lần khác nhau thì sẽ bị đè ngón trước. Thẻ thì không bị đè. UUUUU là số ID của người dung (bắt buộc nhập 5 số, ví dụ ID=10 nhập là 00010)
VÍ DỤ: đăng ký vân tay cho người dùng với số User ID là 100 thực hiện lệnh : *123456# 39* 1 * 00100 # quét vân tay 2 lần để đăng ký , kết thúc nhấn * #
2. ĐĂNG KÝ THẺ
*123456 # 19* UUUUU * 00001 # quét 1 thẻ hoặc quét tất cả các thẻ cần đăng ký , kết thúc nhấn *#
Với UUUUU là số ID của người dung (bắt buộc nhập 5 số, ví dụ ID=10 nhập là 00010)
VÍ DỤ: Đăng ký thẻ cho người dùng số User ID là 100 thực hiện lệnh : *123456 # 19* 00100 * 00001 # quét thẻ cần đăng ký , kết thúc nhấn * #
Như vậy với 2 ví dụ trên đã đăng ký cho người dùng số ID=100 dùng thẻ hoặc vân tay.
3. ĐĂNG KÝ PHÂN TẦNG
Sau khi thực hiện bước đăng ký THẺ hoặc VÂN TAY ở trên thì mới bắt đầu thực hiện lệnh phân tầng.
A. ĐĂNG KÝ ĐI 1 TẦNG
*123456 # 27 * UUUUU * LL # ( Với UUUUU là số ID người dùng đã đăng ký ở bước 1 hoặc 2, LL là số tầng, ví dụ tầng 6 thì LL=06)
VÍ DỤ: Đăng ký cho người dùng số ID là 100 như ở Ví dụ trên được phép đi tầng 5 nhập lệnh sau: *123456 # 27 * 00100 * 05 #
B.ĐĂNG KÝ ĐI NHIỀU TẦNG
*123456 # 21 * UUUUU *G * LLLLLLLL #
Với UUUUU là số ID người dùng đã đăng ký ở bước 1 hoặc 2

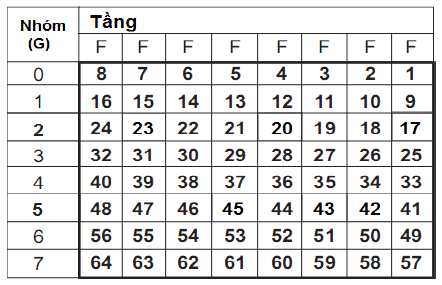

G là nhóm các tầng với G=0 là từ tầng 1 -8, G=1 là từ tầng 9-16
LLLLLLLL (8 số) là số tầng, với L=1 là được phép đi, L=0 là không được phép đi
VÍ DỤ: Đăng ký cho người dùng số ID là 100 được phép đi tầng 2,3,4,6,8 nhập lệnh sau:
*123456 # 21 * 00100 * 0 * 10101110 #
Lưu ý: Nếu thao tác nhiều lần sai master code bị khóa phím (nhấn bất kỳ phím nào cũng te te ) thì nhấn và giữ phím * # cùng lúc, nó kêu 4 tiếng là được, nếu sai nó kêu 2 tiếng.
Trường hợp nếu set xong các lệnh đăng ký phân tầng mà vẫn chưa phân tầng thì nguyên nhân do 331EF chưa nhận baurd rate 9600. Cần nhấn nút reset phía sau và set lại lệnh * master code# 37 * 00 # *# (set tốc độ 9600) sau đó khởi động lại nguồn.
Có thể tham khảo hướng dẫn trực quan qua video hướng dẫn phân tầng thang máy đầu đọc vân tay AR331EF
