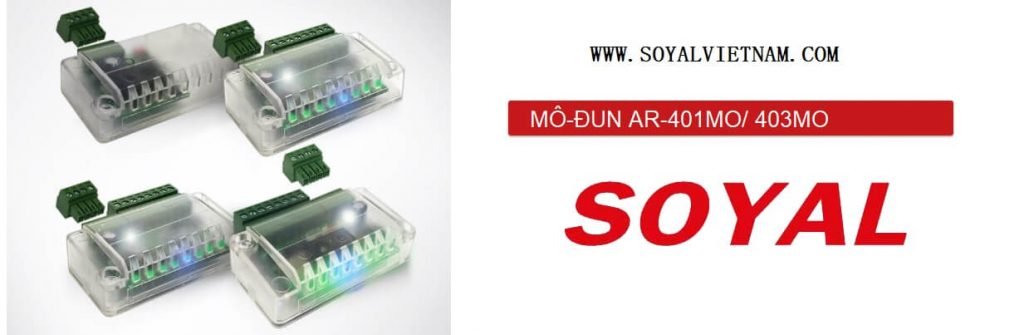

Soyal AR-401MO/403MO Series là mô-đun mở rộng để giao tiếp với các đầu đọc thẻ, controller của Soyal. Nó cung cấp các tín hiệu đầu vào và đầu ra I/O để kích hoạt điều khiển các thiết bị ngoại vi như sensor, khóa từ… đáp ứng cho từng nhu cầu cụ thể như quản lý hộp thư, khóa tủ cabinet,..
Tính năng
Mô-đun AR-401MO/403MO hỗ trợ tối thiểu 4 chế độ như Modbus tiêu chuẩn, hộp thư, chức năng đa độ trễ, cảm biến nhận biết trạng thái. Tương đương là 4 tín hiệu đầu vào DI1 đến DI4 và 4 tín hiệu đầu ra DO1 đến DO4.
Thông số kỹ thuật
| Model | AR-401MO | AR-402MO | AR-403MO | AR-405MO |
| Nguồn cung cấp | 9-24VDC | |||
| Công suất tiêu thụ | <1W | |||
| Giao tiếp | RS-485/ 9600bps(N,8,1) | |||
| Tín hiệu/ chỉ số | Nguồn, Tx/Rx, DO/DI | |||
| I/O | 4DO/4DI | 2DO/2DI | 4DO/4DI | 2DO/2DI |
| Mô-đun hồng ngoại | Không hỗ trợ | Không hỗ trợ | Không hỗ trợ | Có hỗ trợ |
| Protocol | SOYAL hoặc Modbus-RTU | |||
| Nhiệt độ hoạt động | -20 độ C đến +65 độ C | |||
| Kích thước (mm) | 47(L)x35(W) x 22 (H) | 60(L)x43(W) x 20 (H) | ||
| Trọng lượng (g) | 23 +/- 5 | 31 +/- 5 | ||
Ứng dụng
Mô-đun AR-401/403MO series được ứng dụng cho:

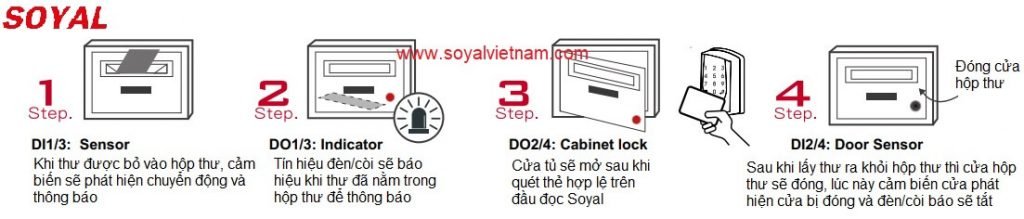

Hộp thư: Khi thư được bỏ vào hộp thư, cảm biến sẽ phát hiện chuyển động và thông báo. Tín hiệu đèn/còi sẽ báo hiệu khi thư đã nằm trong hộp thư để thông báo cho người quản lý biết. Sau khi lấy thư ra khỏi hộp thư thì cửa hộp thư sẽ đóng, lúc này cảm biến cửa phát hiện cửa bị đóng và đèn/còi báo sẽ tắt.
Tủ cabinet: Cửa tủ sẽ mở sau khi quét thẻ hợp lệ trên đầu đọc Soyal

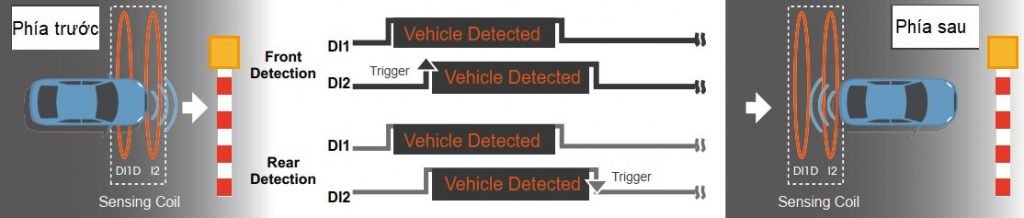

Cảm biến bãi đỗ xe: Sẽ nhận biết được phương tiện đang trong phạm vi cho phép để điều khiển mở barrier
Mô hình hệ thống

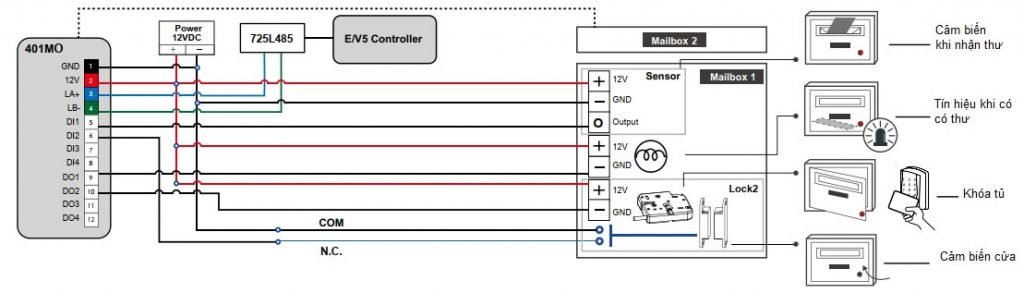

Tùy theo từng mục đích sử dụng để đưa ra các thiết bị cho mô hình hệ thống này. Nhưng cơ bản sẽ bao gồm đầu đọc thẻ/ controller của Soyal kết nối với mô-đun AR-401MO series thông qua RS-485 (có thể sử dụng bộ chuyển đổi TTL/485 AR-725L485 để hỗ trợ chuyển đổi kết nối) và các các thiết bị ngoại vi khác theo nhu cầu. Dưới đây là sơ đồ kết nối mẫu cho AR-401MO
