Giải pháp hệ thống interlock nhiều cửa

Soyal Việt Nam trước đây đã có bài viết về Giải pháp kiểm soát cửa ứng dụng tính năng Interlock cho nhà máy, phòng thí nghiệm ứng dụng cho 2 cửa. Hiện nay, Soyal đã nâng cấp phần sụn với cơ sở đặc biệt cho bộ điều khiển giám sát tín hiệu I/O AR-401-IO-1709R. Có thể điều khiển interlock cho 4 cửa hoặc tối đa lên tới 8 cửa. Kiểm soát cửa interlock này kết hợp với các nút nhấn, khóa từ, cảm biến và còi để điều khiển hệ thống. Giải pháp này vừa hỗ trợ tính năng khóa liên động (interlock) nhiều cửa, vừa kết hợp với hệ thống báo cháy. Tất cả các cửa sẽ mở khi có tín hiệu báo cháy kích hoạt. Bây giờ chúng ta sẽ đi vào giải pháp.

Tính năng:

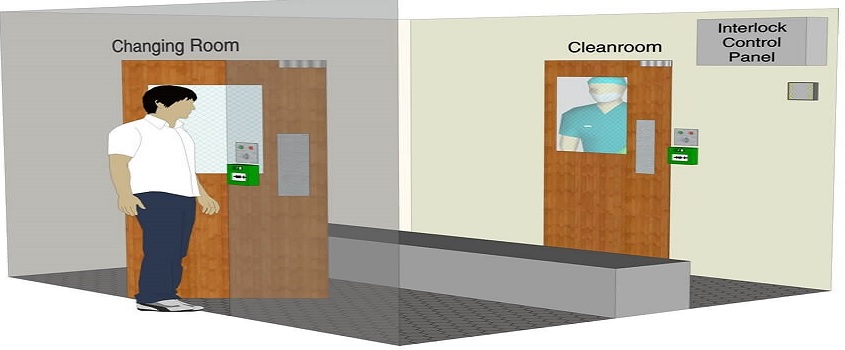

Hệ thống interlock là một tập hợp các cửa được điều khiển bởi một bộ điều khiển được lập trình, để từ chối truy cập vào cửa thứ 2 khi cửa thứ nhất đang mở. Nó phù hợp cho các dự án nhà máy, khu chế xuất,… với nhiều cửa cần được áp dụng phương pháp này. Ngoài ra với giải pháp interlock nhiều cửa của Soyal còn hỗ trợ tính năng kết hợp với hệ thống báo cháy khẩn cấp, đảm bảo an toàn trong quá trình hoạt động của hệ thống.

Hệ thống linh hoạt với số lượng cửa cho hệ thống 4 cửa hoặc 8 cửa.

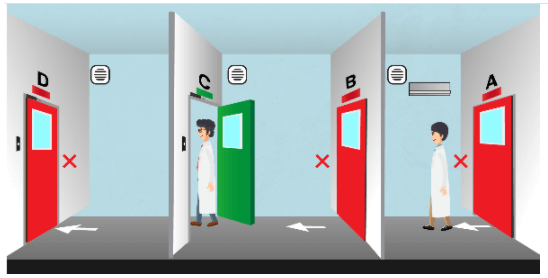

Với hệ thống interlock 4 cửa, quy trình hoạt động sẽ diễn ra như sau:

Truy cập bình thường sẽ sử dụng nút nhấn exit hoặc thẻ
Nếu mở các cửa 1,2,3 và 4 một cách bất thường như cạy phá cửa,… thì hệ thống sẽ kích hoạt báo động
Nếu 1 trong 4 cửa mở thì cửa khác sẽ không mở được
Tất cả các cửa sẽ được mở ra nếu có tín hiệu báo cháy kích hoạt (phải kết nối với hệ thống báo cháy)
Với hệ interlock 4 cửa tín hiệu báo động K2/K4/K6/K8 sẽ kết nối với báo động ở mỗi cửa.

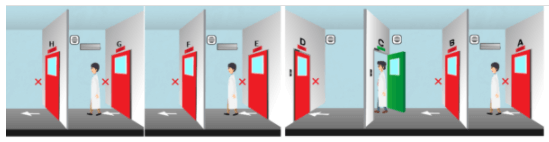

Với hệ thống interlock 8 cửa, quy trình hoạt động cũng tương tự.

Truy cập bình thường sẽ sử dụng nút nhấn exit hoặc thẻ
Nếu mở các cửa 1,2,3,4,5,6,7 và 8 một cách bất thường như cạy phá cửa,… thì hệ thống sẽ kích hoạt báo động
Nếu 1 trong 8 cửa mở thì cửa khác sẽ không mở được
Tất cả các cửa sẽ được mở ra nếu có tín hiệu báo cháy kích hoạt (phải kết nối với hệ thống báo cháy)
Với hệ interlock 8 cửa tín hiệu báo động sẽ kết nối chung tất cả các cửa với 1 tín hiệu K30 của bộ giám sát IO

Với các logic lập trình và sơ đồ chân cung cấp các tín hiệu chúng tôi sẽ đề cập ở các bài viết sau.

Có 2 lựa chọn cho hệ thống kiểm soát cửa interlock, đó là sử dụng nút nhấn exit để mở cửa hoặc sử dụng đầu đọc thẻ vân tay để mở cửa. Với hệ thống sử dụng đầu đọc thẻ/ vân tay để mở cửa sẽ sử dụng các tiếp điểm COM-NO để kích hoạt tín hiệu DI của bộ điều khiển. Ngoài ra sẽ không có giao thức nào để kết nối với bộ điều khiển.

Interlock cửa sử dụng bộ giám sát tín hiệu I/O AR-401-IO-1709R sẽ không phải là một bộ điều khiển trung tâm như AR-716Ei (mã mới AR-716-E18). Nó chỉ giám sát trạng thái DI và DO để điều khiển khóa liên động, nó không kiểm soát để quản lý đầu đọc, do đó với hệ thống này sẽ không hỗ trợ kết nối với máy tính.

Các thiết bị của hệ thống

Thiết bị đầu vào: Nút nhấn exit, cảm biến cửa, đầu đọc, tín hiệu báo cháy
Thiết bị đầu ra: Khóa từ, còi đèn báo động
Bộ giám sát tín hiệu IO: AR-401-IO-1709R. Để hỗ trợ kích hoạt tính năng này, hiện nay cần phải nâng cấp firmware với hệ thống 4 cửa và 8 cửa sẽ có phần sụn hỗ trợ khác nhau. Vui lòng liên hệ với chúng tôi để được hỗ trợ.

Nếu có nhu cầu hoặc cần hỗ trợ về hệ thống vui lòng liên hệ với chúng tôi.

SOYAL VIỆT NAM

Website: www.soyalvietnam.com

Điện thoại: 0904.628.539
