Giải pháp kiểm soát thang máy 2 bảng phím gọi tầng

Kiểm soát thang máy cho các tòa nhà cao tầng, trung tâm thương mại, cao ốc,.. là nhu cầu không thể thiếu hiện nay. Cùng với đó nhu cầu rất cao về vận chuyển hàng hóa, số lượng người truy cập nhiều tại các tòa nhà thường xuyên quá tải. Vì vậy các thang máy luôn được thiết kế với không gian rộng để thuận tiện cho việc vận chuyển hàng hóa hoặc thực hiện theo chuẩn quốc tế với mỗi thang máy sẽ cần có 2 bàn phím gọi tầng, 1 dành cho người bình thường (ở phía trên) và 1 dành cho người khuyết tật (ở phía dưới). Vậy làm thế nào để sử dụng thang máy kết hợp với hệ thống kiểm soát phân tầng thang máy cho các thang này được hiệu quả và tiết kiệm chi phí nhất là câu hỏi đặt ra của nhiều nhà quản lý. Soyal Việt Nam xin đưa ra giải pháp kiểm soát thang máy với hai bàn phím bấm gọi tầng cho mỗi thang để khách hàng có những lựa chọn phù hợp nhất với nhu cầu, chi phí và mục đích sử dụng.

Yêu cầu thực tế:

Thang máy có 2 bàn phím bấm gọi tầng được đặt ở vị trí 2 bên buồng thang máy.
Kiểm soát thang máy bằng cách quản lý hai bảng phím bấm gọi tầng thông qua hệ thống đầu đọc Soyal.
Những ai có thẻ đã phân quyền được phép lên tầng qui định, trường hợp khác không thể đi thang máy.

Giải pháp đưa ra:

Giải pháp quản lý thang máy Soyal sử dụng các đầu đọc thẻ hoặc đầu đọc vân tay Soyal kết hợp với bộ phân tầng AR-401RO và các thiết bị phụ kiện đi kèm để quản lý các phím bấm gọi tầng. Mỗi bảng phím gọi tầng sẽ được điểu khiển bởi hệ thống kiểm soát phân tầng Soyal. Tùy thuộc vào nhu cầu và chi phí mà Soyal xin đưa ra hai giải pháp kiểm soát thang máy như sau:

Với trường hợp cụ thể bao gồm: 1 thang máy có 2 phím bấm gọi tầng, số tầng ít hơn 16 tầng.

Giải pháp 1:

Kiểm soát thang máy bằng 2 bộ kiểm kiểm soát phân tầng thang máy Soyal độc lập.

Đầu đọc thẻ: Soyal AR-721H, Soyal AR-725E,… hoặc đầu đọc vân tay Soyal AR-881EF, AR-837EF, AR-331EF,… Tùy thuộc vào yêu cầu sử dụng thẻ hoặc vân tay, số lượng người dùng mà đưa ra thiết bị phù hợp. Đầu đọc sẽ quản lý trung tâm hoạt động kiểm soát phím bấm gọi tầng của thang máy.

Bộ phân tầng AR-401RO đóng mở tiếp điểm kích hoạt phím bấm gọi tầng.

Bộ chuyển đổi AR-725L485 chuyển đổi tín hiệu TTL/RS485 kết nối đầu đọc với bộ phân tầng. (tùy thuộc vào nhu cầu sử dụng kết nối hoặc không kết nối với máy tính, sử dụng thiết bị Soyal dòng E hay dòng H để sẽ cần hoặc không cần bộ chuyển đổi này.)

Bộ chuyển đổi tín hiệu AR-321CM (RS485/COM) hoặc AR-727CM (RS485/TCPIP) kết nối giữa đầu đọc thẻ Soyal và máy tính.

Các phụ kiện kèm theo,…

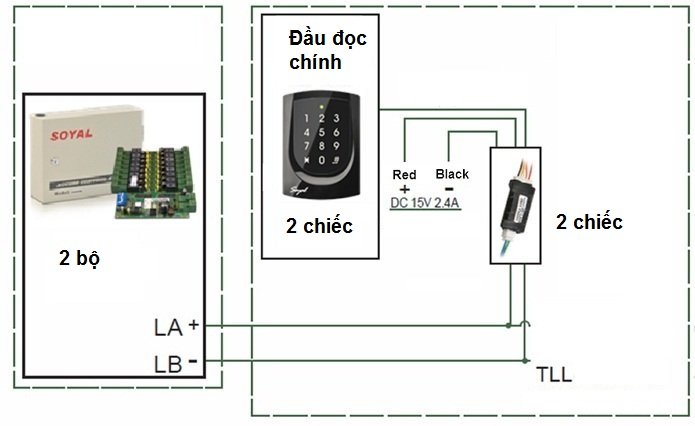

Mô hình giải pháp sử dụng 2 bộ kiểm soát độc lập

Với giải pháp này thì mỗi một bảng phím gọi tầng sẽ lắp đặt 1 bộ kiểm soát phân tầng. Như vậy trong một thang sẽ cần sử dụng 2 bộ kiểm soát phân tầng thang máy bao gồm 2 đầu đọc Soyal, 2 bộ phân tầng AR-401RO, 2 converter AR-725L485. Mỗi bảng phím bấm gọi tầng sẽ được kiểm soát bởi 1 bộ kiểm soát thang máy Soyal độc lập. Các bạn có thể xem chi tiết hệ thống như ở giải pháp kiểm soát thang máy Soyal.

Giải pháp này sẽ tốn chi phí đầu tư , sử dụng đăng ký nhân viên hơi phức tạp do phải cần đến 2 bộ kiểm soát phân tầng thang máy độc lập.

Giải pháp 2:

Kiểm soát thang máy chỉ bằng 1 bộ kiểm kiểm soát phân tầng thang máy Soyal nhưng sử dụng thêm đầu đọc phụ Soyal chuẩn Wiegand.

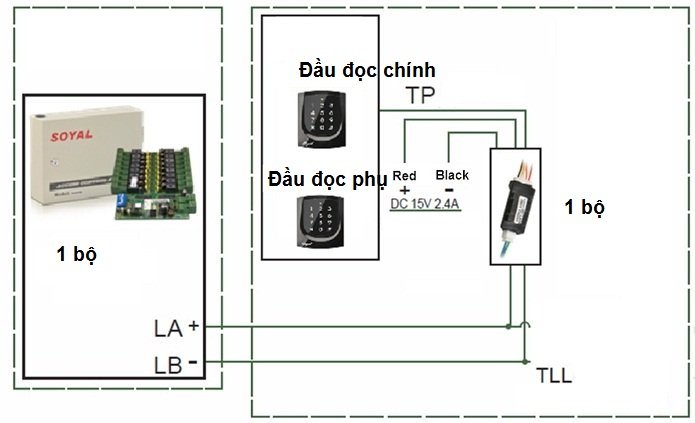

Mô hình giải pháp sử dụng 1 bộ kiểm soát bao gồm đầu đọc chính/ phụ

Về cách bố trí và hoạt động hệ thống cũng giống giải pháp kiểm soát thang máy Soyal. Nhưng thiết bị sẽ giảm so với giải pháp 1. Thiết bị chỉ cần 1 đầu đọc chính Soyal, 1 đầu đọc phụ Soyal, 1 bộ phân tầng AR-401 Soyal để quản lý chung tiếp điểm của 2 bảng phím bấm gọi tầng. Nghĩa là 1 tiếp điểm của bộ phân tầng sẽ điều khiển tín hiệu của 2 phím bấm tầng trên 2 bảng phím gọi tầng.

Ưu điểm của giải pháp này là tiết kiệm chi phí đầu tư nhưng vẫn đảm bảo được mục đích và hiệu quả sử dụng của kiểm soát thang máy.

Dưới đây là bảng so sánh về thiết bị giữa 2 giải pháp này:

TT	THIẾT BỊ SOYAL	GIẢI PHÁP 1	GIẢI PHÁP 2
1	Đầu đọc chính Soyal	2	1
2	Đầu đọc phụ Soyal	0	1
3	Bộ phân tầng AR-401RO	2	1
4	Converter TTL/RS485	2	1
